SVARSTYMAI AVS programose
1.1. „Klasikinė“ sunkvežimio svarstyklių versija
1.2. Automatinis transporto priemonės identifikavimas
2.1. Žaliavų priėmimo ir gatavų gaminių pakavimo platforminės svarstyklės
2.2. Sandėlių nuoma, muitinės sandėlis
2.3. Platforminės svarstyklės perdirbant plastiką
2.4. Trąšų maišymas platformos mastu
3.1. Automatizuota darbo vieta su grindų svarstyklėmis
3.2. AWS naudojimas mėsos perdirbimo automatizavimui.
3.3. Naudojant grindų svarstykles pasėlių apskaitai
4.1. Suolinės svarstyklės pakavimui.
1.1. „Klasikinė“ sunkvežimio svarstyklių versija
1 pav.
1.2. Automatinis transporto priemonės identifikavimas

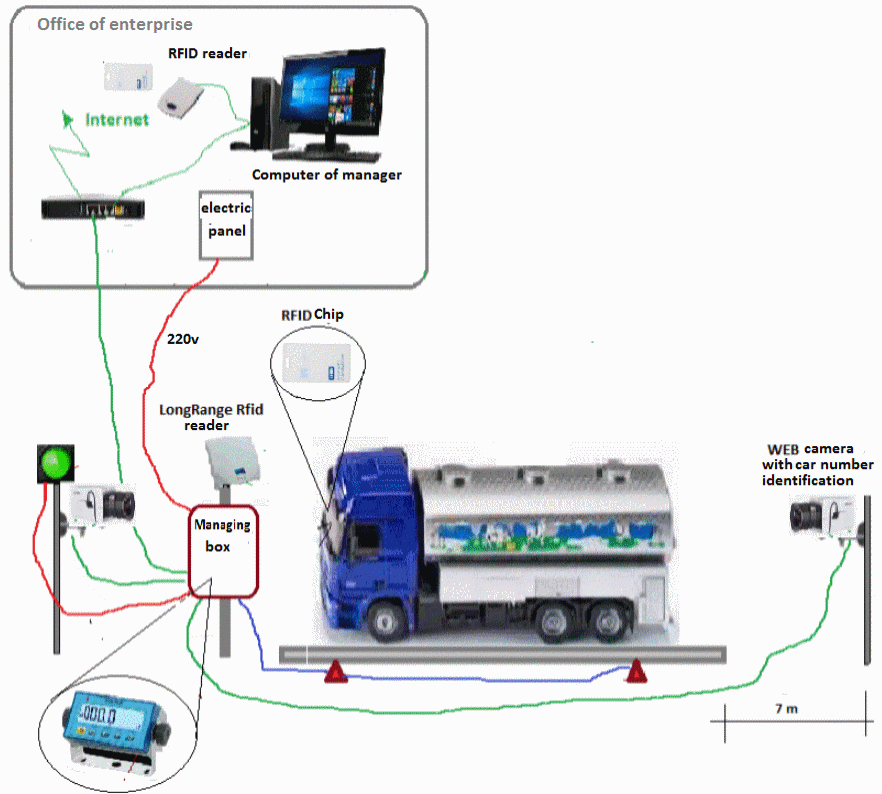

2 pav.
Skirtingai nuo 1 paveiksle pavaizduoto, galite pamatyti „LongRange“ mikroschemų skaitytuvą, kuris „mato“ didelę distanciją. Lustas yra automobilio kabinoje. Kai automobilis eina į skalę, lustas nuskaitytas automatiškai. Tokie lustai gali būti nuolat išduodami įmonių vairuotojams ir laikinai kitų įmonių transporto priemonių vairuotojams. Antruoju atveju vairuotojas grąžina žetonus įmonės biure, atlikęs svėrimo procedūrą.
„LongRange“ skaitytojus galima pakeisti internetinėmis kameromis su automatiniu valstybinių numerių identifikavimu. Tokiu atveju transporto priemonė taip pat identifikuojama automatiškai. Šių internetinių kamerų naudojimas gali sukelti problemų, jei automobilio valstybinės lentelės nėra švarios. Tokiais atvejais programa pateikia transporto priemonės numerio įvedimą „rankiniu“ režimu.
Abiem automatinio transporto priemonės identifikavimo atvejais programos funkcionalumas ir taikymas atitinka aprašytuosius „klasikinio“ atvejo 1.1 punkte.
2.1. Žaliavų priėmimo ir gatavų gaminių pakavimo platforminės svarstyklės
3 pav
Fig. 3 pavaizduotos trys platformos skalės. Pirmasis ir antrasis yra naudojami žaliavoms sverti, todėl jo kiekis yra tikrinamas ir lyginamas su gaunamose sąskaitose faktūrose nurodytu kiekiu. Norėdami pagreitinti priėmimo procesą, šakinis krautuvas ant svarstyklių važiuoja žaliavos rulonu. Šakinio krautuvo vairuotojas įveda reikiamą informaciją jutikliniame ekrane prie skalės ir automatiškai pasveria visą krovinį. Norint nustatyti neto svorį, krautuvo ir jo vairuotojo svoris atimamas iš bendrosios apkrovos. Gamybos pabaigoje dideli gatavų gaminių maišai yra automatiškai pasveriami ir pažymimi trečiąja skale. Informacija apie gaunamas žaliavas ir pažymėtų gatavų gaminių kiekį automatiškai perkeliama į apskaitos sistemą. Reikėtų pažymėti, kad rulonai taip pat yra pažymėti RFID (radijo dažnio identifikavimo) mikroschemomis, kad būtų galima atlikti automatinį žaliavų inventorizavimą. RFID lustai sandėlyje ir gamyboje identifikuojami naudojant „LogRange“ (nuotolinio valdymo pultas) ir nešiojamas antenas (skaitytuvus). Prie programos prijungtos svarstyklės ir lustų skaitytuvai gali žymiai sumažinti įprastą apskaitos darbą.
2.2. Sandėlių nuoma, muitinės sandėlis

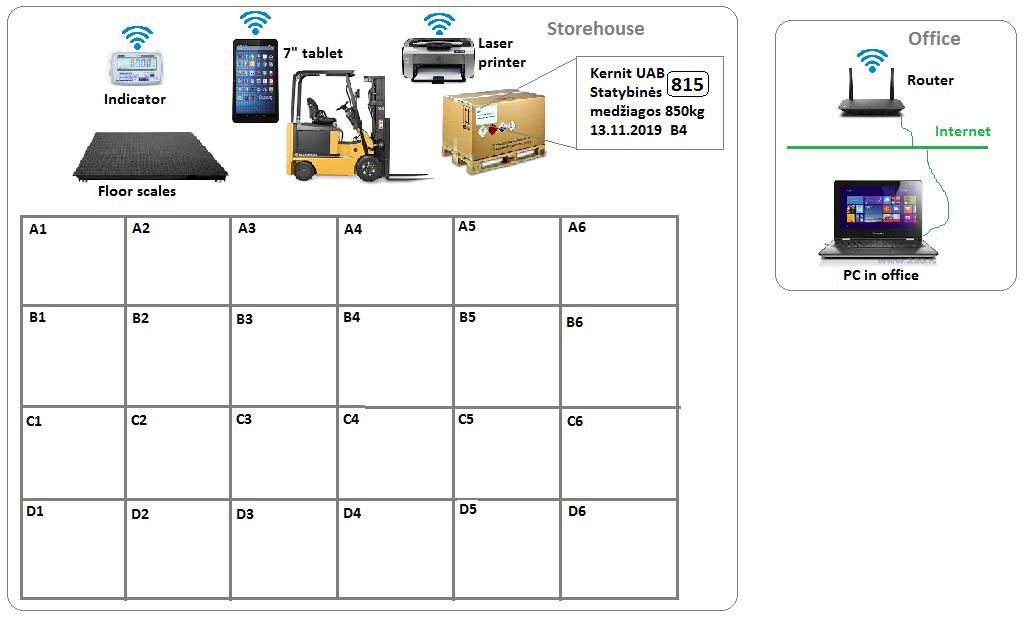

4 pav
Kai sandėlis Nuomininkas atveža savo prekes saugoti, padėklai ant platforminių svarstyklių yra statomi atskirai. Prieš tai nuomininko krovinio lydimasis dokumentas buvo įvestas į AVS programą įmonės biure. Jei Programos duomenų bazėje nėra duomenų apie Nuomininką ar produktą, jie įvedami. Kai padėklas yra ant svarstyklių, krautuvo vairuotojas pasirenka Nuomininką ir ant jo esančio planšetinio kompiuterio padėklą esančias prekes ir suteikia Programai komandą pasverti padėklą per debesies jungtį. Naudodama svėrimo rezultatus, programa atspausdina padėklų ženklą su unikaliu padėklų numeriu (815 pavyzdyje), nuomininko vardais ir kroviniu, taip pat padėklo atvykimo į lazerinį spausdintuvą data. Programa „siūlo“ krautuvo vairuotojui, jei įmanoma, sudėti vieno nuomininko padėklus. Programos vartotojas taip pat gali nustatyti specialias, pavyzdžiui, degiąsias prekes, kurias reikia sudėti į specialią saugojimo vietą.
Dėl automatizuotų padėklų svėrimo sandėlio vadovas žino, kiek padėklų, kiek ir kokių prekių yra sandėlyje kiekvienam nuomininkui. Tai padeda paruošti mėnesines sąskaitas faktūras už prekių saugojimą, jei jos išrašomos tonomis ir saugojimo dienomis arba atsižvelgiant į užimto sandėlio ploto m2. Programa padeda numatyti sandėlio apkrovą, jei Nuomininkai paskelbia apie planuojamą prekių išvežimą iš sandėlio pateikdami prekes saugojimui
Pristatant prekes, pasveriami padėklai, kad įsitikintumėte, jog padėklai ir pakuotė yra išsaugoti.
Prie svėrimo zonos galima įdėti internetinę kamerą, o įvežant į sandėlį - fotografuoti padėklo išvaizdą. Nuotrauka kaip laikmenos failas yra taip pritvirtinta prie informacijos apie padėklą ir gali būti naudinga kilus nesutarimams, kurie gali kilti, kai Nuomininkas gauna savo prekes iš saugyklos. Sistemą galima papildyti brūkšninių kodų skaitytuvu. Tokiu atveju unikalus jo numeris atspausdinamas ant padėklų žymeklio brūkšninio kodo pavidalu. Krautuvo vairuotojo sekimas bus geresnis, jei bus naudojami „LongRange“ (tolimojo atstumo) brūkšninių kodų skaitytuvai. Tada vairuotojas gali nuskaityti padėklų brūkšninius kodus nepalikdamas sunkvežimio.
2.3. Platforminės svarstyklės perdirbant plastiką

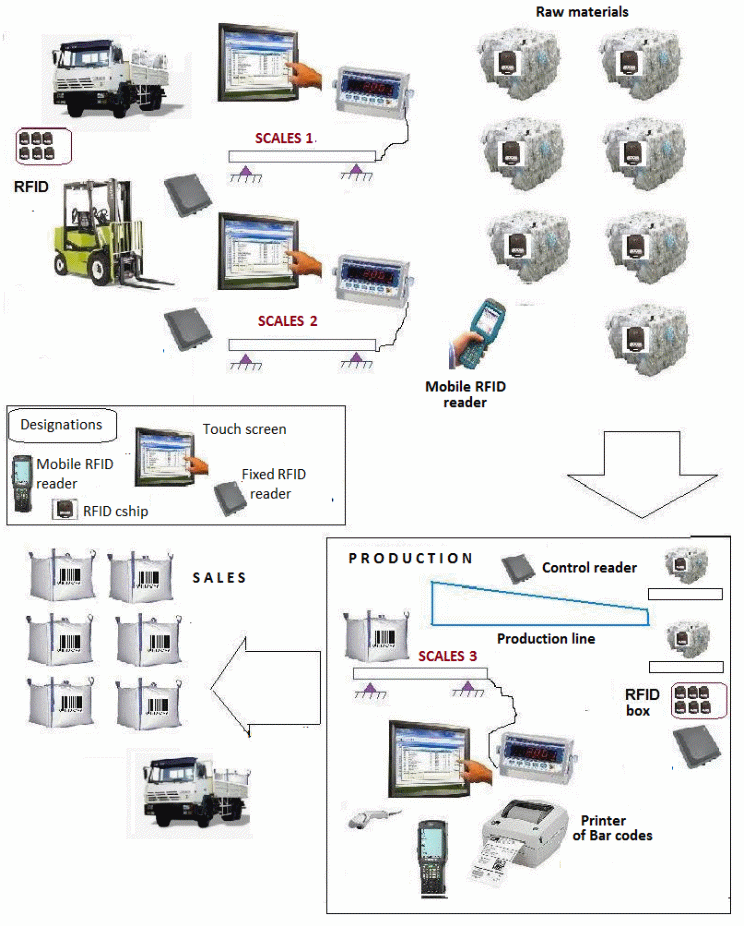

5 pav
Pav. 5 parodyta, kaip platformos svarstyklės naudojamos automatinėse darbo vietose (AW) plastikinėms medžiagoms apdirbti. Pirmosios svarstyklės naudojamos gaunamoms žaliavoms sverti. Be to, kai žaliavų rulonai yra ant svarstyklių, žaliavų drėgnis nustatomas specialiu matuokliu. Drėgmės matavimai padeda nustatyti žaliavų (plastiko atliekų) „sausas liekanas“. Taip pakoreguojamos gaunamos sąskaitos faktūros ir pataisomas žaliavos kiekis, kuris tiekiamas į sandėlį be drėgmės.
AW2 paruošia skirtingus priedus pagal skirtingus receptus. Programos operatorius, žinodamas, kokie produktai ir kiek bus gaminami. Programos pagalba nustatomas reikiamų priedų kiekis ir sudėtis naudojant paprastus veiksmus jutikliniame ekrane. Programa kompiuteryje, prijungtame prie skalės, apskaičiuoja ir siūlo, kurias chemines medžiagas reikia pridėti prie priedo dozės. Kai dedami reikiamuose santykiuose priedai į specialius maišelius, jie pažymimi unikaliu recepto brūkšniniu kodu. Šis brūkšninis kodas nuskaitytas, kai pagrindinė žaliava - sausos plastiko atliekos kartu su priedais yra kraunamos į maišytuvus (Mix1, Mix2). Tiek pagrindinės žaliavos, tiek priedai nurašomi iš sandėlio, atsižvelgiant į jų panaudojimą.
Gamybos proceso pabaigoje gatavas produktas pasveriamas antrosios platformos skalėje. Produktai yra žaliavos plastikiniams daiktams gaminti. Atsižvelgiant į didžiojo maišo svorį, gatavas produktas yra pažymėtas EAN svorio brūkšniniais kodais. Maišelio etiketėje yra visa reikalinga informacija - gamintojas, produkto pavadinimas reikiama kalba, jo svoris, pagaminimo data, serija ir kita informacija. Duomenų terminalas („Bartender“) yra naudojamas ruošiant išvykstančius važtaraščius.
Visi AW1-5 parengti dokumentai registruojami ir elektroniniu būdu pateikiami įmonės apskaitos skyriui. Šiuo atveju buvo AXAPTA apskaitos sistema.
2.4. Trąšų maišymas platformos mastu
5-A pav
5A paveiksle parodyta, kad ant apkrovos elementų buvo įdėtos dvi trąšų dėžės ir paverstos platformos svarstyklėmis. Šios automatizuotos darbo vietos (AWS) užduotis yra tiekti trąšas į bunkerius iš A ir B bunkerių griežtai nurodyta proporcija. Norėdami tai padaryti, AWS patikrina trąšų paėmimą iš šiukšliadėžių, keisdamas jų svorį, ir, naudodamasis keitikliais, keičia konvejerių greitį. Taip užtikrinant nurodytą proporciją. Be to, AWS, naudodamas grįžtamąjį ryšį, greitai reaguoja į konvejerių užsikimšimą dėl trąšų gabalėlių. Jei proporcijos nepavyksta pasiekti dėl konvejerių užsikimšimo, programa sustabdo sistemą pranešdama apie būtinybę išvalyti konvejerius. Be to, sistema automatiškai sustoja, jei kuris nors iš bunkerių (A arba B) pradeda krauti trąšas. Nes tai neleidžia tiksliai nustatyti iš bunkerio paimtų trąšų svorio.
Sistema veikia nedalyvaujant programos operatoriui, jei į A ir B bunkerius tiekiamos aukštos kokybės ir sausos trąšos.
AVS
3.1. Automatizuota darbo vieta su grindų svarstyklėmis
6 pav
6 paveiksle parodyta tipiška automatizuota darbo vieta (ADV) su grindų svarstyklėmis ir debesyje veikiančia planšete. Nors planšetinio kompiuterio kamerą galima pritaikyti brūkšninių kodų skaitymui, šia galimybe nėra taip patogu naudotis sandėliuose ir gamybos parduotuvėse. Todėl rekomenduojama naudoti mėlynojo danties (belaidį) brūkšninių kodų skaitytuvą, prijungtą prie planšetinio kompiuterio.
AWP gali būti naudojama šiais atvejais:
- jei gaunamos prekių pakuotės yra pažymėtos sveriamų prekių brūkšniniu kodu ant svarstyklių. AWS planšetiniame kompiuteryje įveskite gaunamą sąskaitą faktūrą. Visi pakuočių žymekliai yra nuskaityti. Tuomet arba prieš ADV operatorių įvedamas tablečių tiekėjas. Tai gali būti padaryta vėliau gaunamoje sąskaitoje faktūroje, kurią sukuria ADV ir matoma ir stacionariame biure. Čia taip pat galima įvesti prekių kainas. ADV sukurtas gaunamas dokumentas lyginamas su popieriniu ar elektroniniu dokumentu, gautu iš tiekėjo kartu su prekėmis;
- Siunčiamos sąskaitos faktūros kuriamos tokiu pačiu būdu. Nuskaitydami sveriamų prekių brūkšninius kodus, jei jie iš anksto buvo atspausdinti ir pažymėti ant prekių pakuočių. Prekių pirkėjas pasirenkamas planšetiniame kompiuteryje. Programa siūlo rekomenduojamas pardavimo kainas, kurias galima pakeisti pagal poreikį. Nuskaitydami visas prekių pakuotes, išeinanti sąskaita faktūra yra paruošta. Jis gali būti atspausdintas spausdintuve arba elektroniniu būdu išsiųstas prekių pirkėjui;
- veiksmingiausias ADV naudojimas yra gatavų gaminių priėmimo akto surašymas gamybos ceche. Tai atliekama gaminant prekių pakuotę ant svarstyklių ir planšetiniame kompiuteryje pasirenkant dokumentų tipą. Šiuo atveju gamybos aktas. Programa nuskaito pakuotės svorį iš svarstyklių, sugeneruoja ir išspausdina etiketę su pakuotės brūkšniniu kodu spausdintuve, prijungtame per „Wi-Fi“ (belaidį) arba „Ethernet“ (parodyta 6 pav.). Be gaminio pavadinimo ir jo svorio, etiketėje gali būti išspausdinta kita reikalinga informacija - galiojimo laikas, laikymo sąlygos, gaminio sudėtis, serija ir kita papildoma informacija, atitinkanti įvairių prekių kategorijų reikalavimus. Pažymėtina, kad ant konvejerių esanti pakuočių apskaita organizuota skirtingai. Joje naudojami stacionarūs skaitytuvai, judesio jutikliai ir kiti techniniai automatikos sprendimai;
- ADV gali būti paruošti ir kiti sandėlio dokumentų tipai - nurašymo ir inventorizacijos aktai, vidinės perdavimo sąskaitos.
ADV galimybių deriniai yra plačiai naudojami apskaitai ir įvairių gamybos procesų valdymui. Tai bus parodyta žemiau.
AVS
3.2. AWS naudojimas mėsos perdirbimo automatizavimui.

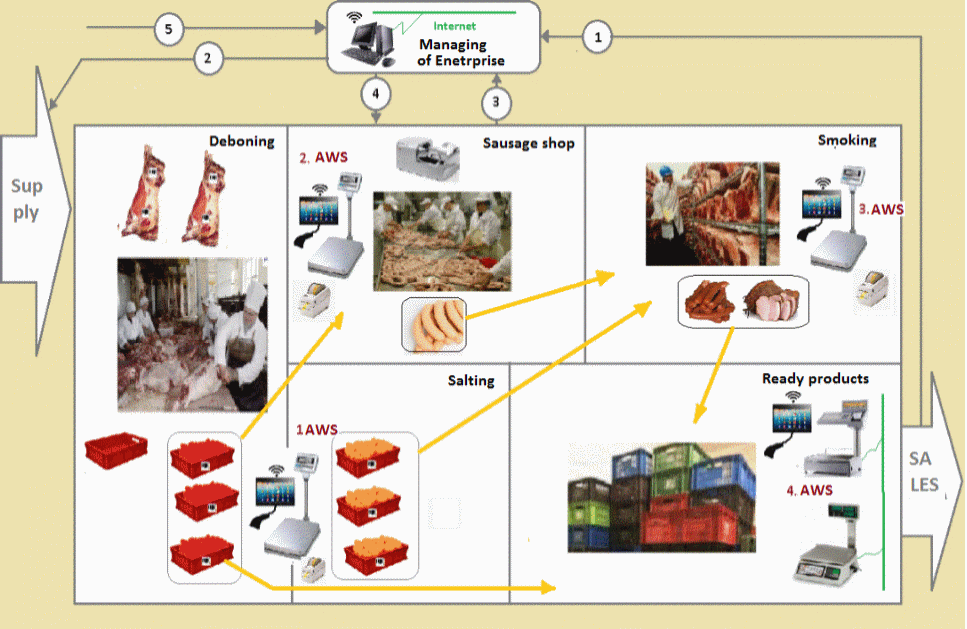

7 pav
7 paveiksle parodyta, kaip darbo vietos su grindų svarstyklėmis naudojamos įvairiems mėsos perdirbimo deriniams:
- 1. AWS kaulų pašalinimo srityje operatorius planšetiniame kompiuteryje parodo, kokią skerdeną jis panaudos kaulams išimti. Operatorius naudojasi gaunama sąskaita faktūra. Sąskaitoje nurodoma skerdenų kilmė, jų unikalios partijos, ausų etiketė arba registracijos numeris (galvijams) arba ūkio kodas (kiaulių skerdenoms), kur buvo auginami gyvuliai (partijos kodas). Tai būtina norint atsekti žaliavą per visą mėsos perdirbimo procesą. Skerdeną supjaustius ir atskirus subproduktus dedant į dėžes, jos dedamos ant grindų svarstyklių. Svarstyklės, planšetinių kompiuterių ir brūkšninių kodų spausdintuvai visoms darbo stotims sujungiami į bendrą automatizuotą valdymo sistemą (AVS). Tai leidžia atspausdinti pusgaminių dėžučių etiketes su unikaliais specialiais EAN brūkšniniais kodais (Europos produktų numeracija), skirtas prekėms skaičiuoti pagal svorį. Šie kodai siejami su skerdenų partijų kodais. Taigi, iškaulinėjus dėžutes, žymekliai rodo, iš kurios skerdenos pagamintas pusgaminis. Ženklintus neapdorotus pusgaminius galima perduoti į dešrų parduotuvę ar gatavų produktų sandėlį parduoti parduotuvėse ar turguje;
- sūdymo srityje dalis žalių pusgaminių, esančių tame pačiame 1.AWS, virsta kitu produktu - sūdytais pusgaminiais. Dėžutės su sūdytais pusgaminiais vėl pažymimos ta pačia tvarka, kokia buvo padaryta iškaulinant. 1. AWS šiose dviejose svetainėse naudojama taupant sąnaudas. Įprastoms svarstyklėms sūdyti galima naudoti planšetinį kompiuterį ir brūkšninių kodų spausdintuvą. Planšetės programos operatorius naudodamas skaitytuvą parodo, kurie žalios mėsos produktai yra pasirinkti sūdyti. Taigi pasvertos jau pasūdytos mėsos kodas siejamas tiek su unikaliu mėsos be kaulų partijos kodu, tiek su skerdenos partijos kodu. Žaliavų atsekamumas tęsiasi;
- Jei norite gaminti dešreles 2. AWS, daug žalios mėsos parenkama nuskaitydami ant dėžučių brūkšninius kodus. Gaminant dešras, atsižvelgiama ir į kitų komponentų serijas - dešros apvalkalus, priedus ir prieskonius. Prieš rūkant taip pat sveriamos ir paženklinamos žalių dešrų dėžės. Žalios dešros žymeklis pagal panaudotus žalios mėsos kodus susiejamas su skerdenos partija. Taigi, net ir panaudojus iškaulintus produktus, užtikrinamas žaliavos atsekamumas;
- Rūkalius priima panaudotą sūdytą mėsą ir žalias dešras, taip pat nuskaitydamas šių pusgaminių dėžučių žymeklius. Rūkyti produktai, esantys 3.AWS, taip pat 1-ajame ir 2-ajame, yra pasveriami ir paženklinami nurodant, iš kurių pusgaminių jie buvo pagaminti. Taigi, naudojant pusgaminių kodus, gatavo rūkyto produkto žymeklis taip pat susiejamas su unikaliu skerdenos partijos kodu;
- Galutinio produkto sandėlyje, naudojant 4.AWS, žaliavinė ir termiškai apdorota mėsa, skirta parduoti, supakuojama į dėžes, vakuumiškai supakuojama ir atvaizduojama. 4. AWS naudojami gabalinių arba pasvertų prekių EAN brūkšniniai kodai, tinkami nuskaityti parduotuvių kasose. Gatavų produktų kodai taip pat yra praktiškai susieti su unikalia skerdenų partija. Taigi mėsos gamybos procese atsiranda visapusiškas žaliavų atsekamumas.
Reikėtų pažymėti, kad AWS ir žymeklių naudojimas leidžia kontroliuoti mėsos produktų galiojimo laiką visoje technologijoje. Žymekliai taip pat turi išsamų prekių sudėties, jų laikymo ir naudojimo sąlygų aprašymą. Sandėlio programoje, kuri yra AWS pagrindas, pateikiama informacija apie žaliavų kainą ir bendrą kiekvieno produkto kainą. Tai galima gauti į sandėlio programą įvedus papildomą apskaitos informaciją apie gamybos pridėtines išlaidas. Jei įmonė naudoja sandėlio kūrėjo (AVS) balanso programą, įvesti nereikia papildomos informacijos. Jis bus naudojamas automatiškai. Įvedęs darbo sąnaudų rodiklius į apskaičiavimą, remdamasis AWS pateikta informacija, Programos vartotojas gali gauti visų sričių darbuotojų darbo užmokesčio apskaičiavimą, jei įmonė naudoja dalinį darbo užmokestį.
Fig. 7 rodo, kad įmonės vadovybė, naudodama iš AWS gautą informaciją, naudodamasi AWA, informacijos kanaluose 1,2,3,4,5. gali efektyviai valdyti gamybos procesus naudodamas 1-2, 3-4 atsiliepimus. Daugiau apie tai galite perskaityti čia ..
AVS
3.3. Naudojant grindų svarstykles pasėlių apskaitai

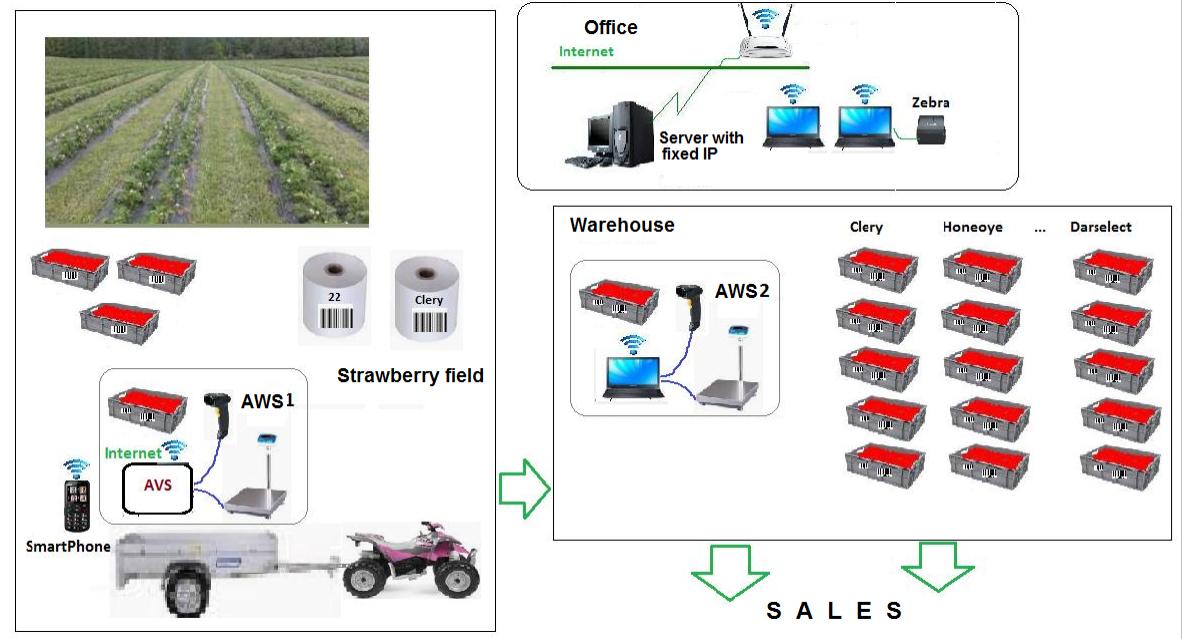

8 pav.
Kairėje 8 paveikslo pusėje parodyta, kad keturračiai į lauką atvyksta su priekaba su grindų svarstyklėmis, brūkšninių kodų skaitytuvu ir AVS elektroniniu bloku. Iš anksto kiekvienam braškių rinkėjui (galbūt kitoms uogoms ar daržovėms) buvo įteiktas etikečių ritinys su unikaliu rinkėjo brūkšniniu kodu (kodas 22, 8 pav.). Pickerio brūkšniniai kodai atspausdinti įmonės biure „Zebra“ tipo spausdintuvu. Kai rinkėjas užpildo dėžes uogomis ar daržovėmis, jis jas padeda ant juostos tarp vagų ir prie kiekvienos dėžutės priklijuoja savo brūkšninio kodo lipduką. Kai už pasėlių gabenimą į sandėlį atsakingas meistras ant svarstyklių įdeda dėžes, užpildytas vienu skynėju, jis taip pat kiekvienoje dėžutėje užklijuoja etikečių rūšį uogoms ar daržovėms. Šie lipdukai taip pat iš anksto atspausdinti biure. AVS elektroninis blokas sujungia mastelį ir skaitytuvą su įmonės serveriu arba prie debesies. Programa, kontroliuojanti produktų svėrimą ir judėjimą sandėlyje, taip pat nustatanti, kuriame lauke uogos ar daržovės buvo nuimtos, veikia išmaniajame telefone ar „Wi-Fi“, prijungtame prie interneto planšetinio kompiuterio bet kurioje operacinėje sistemoje. Programos operatorius, rankiniu skaitytuvu perskaitęs produkto ir surinkėjo kodus, taip pat praneša programai, kiek langelių yra ant svarstyklių, ir duoda komandą „Pasverti“. Grynasis produkto svoris perkeliamas į sandėlį, nes „Tare“ dėžių svoris atimamas iš viso svorio.
Panašiai ir kiti sandėlio dokumentai yra sukurti AWP2 (automatizuota darbo vieta), organizuotame įmonės vietiniame tinkle. Jei pasirenkamas uogų ar daržovių pirkėjas, ant svarstyklių dedamos dėžutės su produktais ir nuskenavus produkto kodą bei suvedus komandą „Pasverti“ sukuriamas vienas siunčiamos sąskaitos punktas. Naudojamas produkto kodas, kuris jau buvo įklijuotas į laukelio laukelį. Taip pat būtina įvesti langelių skaičių, kad būtų galima nustatyti neto produkto svorį.
AWS2 taip pat gali būti naudojamas kuriant vidinius produktų perdavimo, nurašymo ir gamybos dokumentus, jei įmonė apdoroja savo derlių.
AVS
4.1. Suolinės svarstyklės pakavimui.

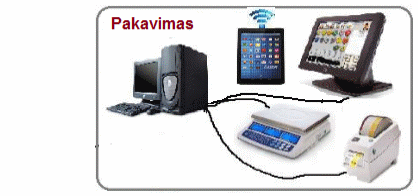

9 pav
Paveikslėlyje parodyta, kad jutiklinis ekranas, paprasta prekybinė skalė ir brūkšninių kodų spausdintuvas yra prijungtas prie įmonės pakavimo skyriaus, sandėlio ar parduotuvės stalinio kompiuterio. Vietoj jutiklinio ekrano galite naudoti planšetinį kompiuterį su belaidžiu ryšiu su kompiuteriu.
Sandėlio programa AVS turi duomenų bazę su prekių parametrais - pavadinimu, galiojimo data, kompozicija ir kitais parametrais. Tokia paprasta ir nebrangi techninė schema gali būti naudojama pažymėti:
- fiksuoto svorio prekių pakuotės

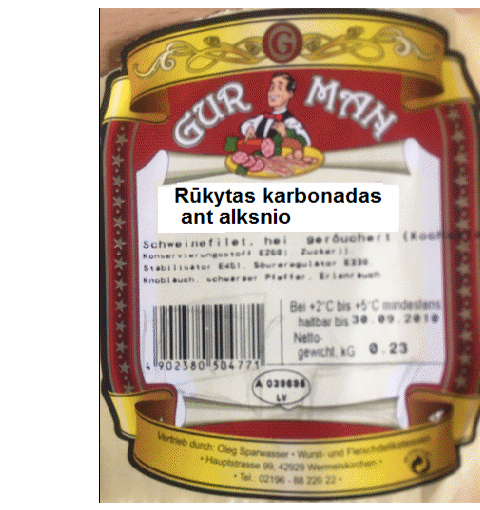

Pav. 10
Paveikslėlyje. 10 parodytas žymeklis, atspausdintas ant anksčiau spaustuvėje paruoštos etikečių juostos. Programa gauna tokią informaciją: produkto pavadinimas, sudėtis, galiojimo laikas, laikymo sąlygos, žaliavos kilmės kodas ir skerdyklos registracijos numeris.
- jei prekės turi kintamą svorį, jos dedamos ant svarstyklių. Tada brūkšninis kodas sugeneruojamas pagal GS1 taisykles, o kodas prasideda skaičiumi 2;
- įmonė taip pat gali atspausdinti kainų etiketes naudodamasi šia technine schema. Kainos etiketėje atspausdinta vieneto prekių vieneto kaina. Tokiu atveju 1 kg supakuotų prekių kaina apskaičiuojama ir spausdinama pagal prekybos taisykles.
Tokių viršutinių svarstyklių naudojimas yra naudingas mažoms maisto pramonės įmonėms ir parduotuvėms, kuriose gabalėliai ir pakuotės ženklinami kintamu svoriu, taip pat mažais kiekiais spausdinamos kainų etiketės.
